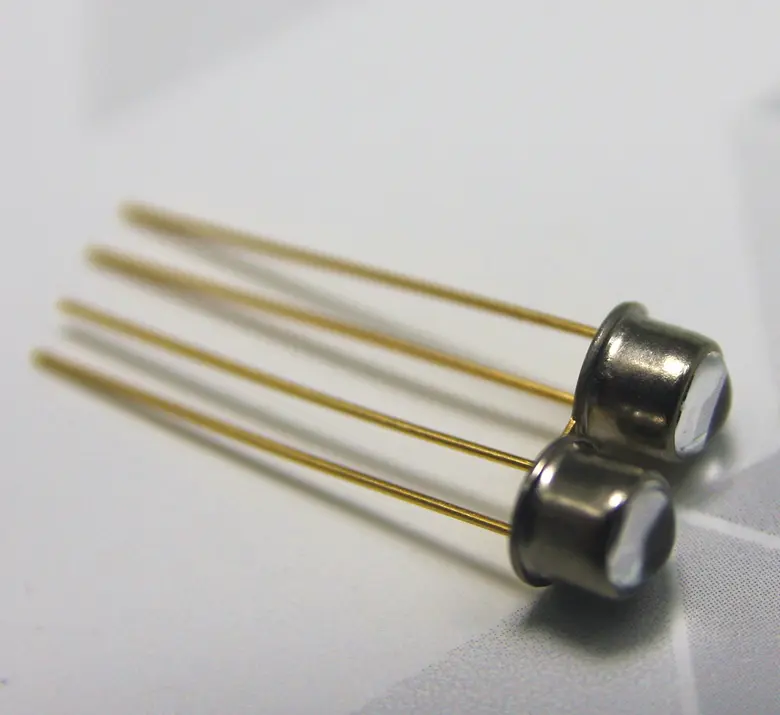

Аппликешн дэх LED-ийн тохиргооны хэлбэр нь LED параметр ба тоо хэмжээ, оролтын хүчдэл, үр ашиг, дулааны тархалтын удирдлага, хэмжээ, байршлын хязгаарлалт, оптик гэх мэт олон хүчин зүйлээс хамаардаг. Хамгийн энгийн тохиргооны хэлбэр нь нэг LED юм. Онгоц нь ихэвчлэн бодит хэрэглээний тохиолдолд шаардлагатай байдаг тул том хэмжээний, илүү тод, динамик дэлгэц, өнгө хувиргалт, LED болон туслах драйверуудын тохирох шаардлагыг хангахын тулд шаардлагатай бол олон LED-ийг зохион байгуулж, нэгтгэх шаардлагатай. I. Overall connection form 1. Энгийн цуврал хэлбэрүүд нь ерөнхийдөө LED1 LEDN-д энгийн цуврал холболтын хэлбэр хэлбэрээр холбогдсон байдаг ба LED-ийн үед урсах гүйдэл тэнцүү байна. Ижил үзүүлэлт, багц бүхий LED-ийн хувьд нэг LED дээрх хүчдэл бага зэрэг ялгаатай байж болох ч LED нь одоогийн төхөөрөмж учраас гэрэлтүүлгийн эрчмийг тогтвортой байлгах боломжтой. Тиймээс энгийн цуврал LED нь энгийн хэлхээ, тохиромжтой холболт болон бусад шинж чанаруудтай байдаг. (Сул тал: Цуврал ашигласан тул LED-ийн аль нэг нь ажиллахаа больсон үед LED гэрлүүд бүхэлдээ унтарч, ашиглалтын найдвартай байдалд нөлөөлнө. ) 2. Цина диодын хосолсон хоёр туйлтай диодын цуврал хэлбэрүүд нь Qina диодын сайжруулсан цуврал холболтын хэлбэрт зэрэгцээ холбогдсон байна. Энэ холболтын аргын хувьд Зина диод бүрийн эвдрэлийн хүчдэл нь LED-ийн ажлын хүчдэлээс өндөр байна. Хэвийн ажиллаж байх үед Qina диод VD1 VDN жолооддоггүй тул гүйдэл нь ихэвчлэн LED1 LEDN-ээр дамждаг. LED утасн дахь эвдэрсэн LED үүссэн тохиолдолд LED-ээс гадна бусад LED-д гүйдэл гүйж, гэрэлтдэг. WeChat нийтийн данс: Shenzhen LED Худалдааны танхим (энэ холболтын арга болон энгийн цуврал хэлбэр нь найдвартай байдлын хувьд найдвартай байдлыг ихээхэн сайжруулсан. ) Хоёрдугаарт, ерөнхий зэрэгцээ хэлбэр 1. Энгийн зэрэгцээ хэлбэр, энгийн, холбогдсон LED1 LEDN толгой сүүл зэрэгцээ, LED тус бүр нь ижил хүчдэлтэй, тэнцүү хүчдэлтэй тэнцүү байна. Үүнийг LED-ийн шинж чанараас харж болно. Энэ нь одоогийн төхөөрөмжид хамаарах бөгөөд LED дээр нэмсэн хүчдэлийн бага зэрэг өөрчлөлт нь гүйдлийн их хэмжээний өөрчлөлтийг үүсгэдэг. Үүнээс гадна, LED үйлдвэрлэлийн технологийн хязгаарлалт, тэр ч байтугай ижил багц LED ч гэсэн гүйцэтгэлийн ялгаа байдаг. Тиймээс LED1 LEDN ажиллах үед LED тус бүрээр урсах гүйдэл тэнцүү биш байна. Эндээс харахад LED гүйдэл бүрийн жигд бус хуваарилалт нь LED-ийн ашиглалтын хугацааг хэт ихэсгэж, бүр шатаж болзошгүй юм. (Сул тал: Энэ холболтын арга нь харьцангуй энгийн боловч найдвартай байдал нь өндөр биш, ялангуяа олон тооны LED-ийн хэрэглээнд зориулагдсан. ) 2. Бие даасан тохирох параллель хэлбэр нь энгийн параллелизмын найдвартай байдалд чиглэгддэг. Бие даасан тохирох параллель хэлбэр нь сайн арга юм. Ийм байдлаар LED бүр нь гүйдлийн тохируулгатай (хөтөгчийн гаралтын терминал нь L1 Ln) бөгөөд LED тус бүрээр урсаж буй гүйдэл нь өөрийн шаардлагын хүрээнд, сайн жолоодлогын эффекттэй, нэг LED хамгаалалттай, бусад LED-д нөлөөлөхгүй. алдаа гарсан үед ажиллах ба том ялгаа бүхий LED-ийн шинж чанаруудтай таарч болно. (Сул тал: Бүхэл бүтэн драйверын хэлхээний бүтэц нь харьцангуй төвөгтэй, төхөөрөмжийн өртөг өндөр, эзэлхүүн нь хэт их эзэлдэг, олон тооны LED хэлхээнд тохиромжгүй байдаг. ) Гуравдугаарт, цуваа ба зэрэгцээ хэлбэрийн тус тусын давуу талыг нэгтгэн холимог формацийн холимог хэлбэрийг санал болгож байна. Үндсэн хэлбэрүүд нь дараах хоёр хэлбэр юм. 1. Холимог формацийн хэлбэрүүд нь эхлээд, LED хэрэглээний тоо их байх үед энгийн цуврал эсвэл зэрэгцээ холболт нь бодитой бус, учир нь эхнийх нь драйвераас өндөр хүчдэл гаргахыг шаарддаг (нэг LED хүчдэлийн VF-ийн N дахин), сүүлийнх нь. нь драйвераас их хэмжээний гүйдэл гаргахыг шаарддаг (хэрэв нэг LED гүйдлийн N дахин их). Энэ нь драйверийг зохион бүтээх, үйлдвэрлэхэд хүндрэл учруулдаг бөгөөд хөтчийн хэлхээний бүтцийн асуудал, ерөнхий үр ашгийг хамардаг. Цуврал дахь LED-ийн тооны хүчдэл ба нэг LED VF-ийн ажлын хүчдэл нь жолоодлогын төхөөрөмжийн гаралтын хүчдэлийг тодорхойлдог; Энэ утга нь драйверын гаралтын хүчийг тодорхойлдог. Тиймээс холих дараа холих арга нь голчлон тодорхой найдвартай байдлыг хангахад оршино (мөр тус бүрийн LED гэмтэл нь зөвхөн утаснуудын ердийн гэрэлд нөлөөлдөг), хөтөчийн хэлхээний тохирох байдал ), Энэ нь энгийн цуврал хэлбэрээс найдвартай байдлыг сайжруулдаг. . WeChat нийтийн данс: Shenzhen LED Худалдааны танхим (бүх хэлхээ нь харьцангуй энгийн бүтэцтэй, тохиромжтой холболт, өндөр үр ашигтай гэх мэт шинж чанартай бөгөөд олон тооны LED бүхий хэрэглээнд тохиромжтой. ) 2. Эхлээд утсаар хольсон хэд хэдэн LED, мөн утаснаас өмнө хольсон холимог хэлбэрүүд. LED1-N LEDM-N нь эхлээд холбоход холбогдсон тул LED бүлэг бүрийн найдвартай байдлыг сайжруулдаг боловч энэ нь чухал юм. Ийм учраас та ажлын хүчдэл, гүйдлийг аль болох хослуулан зэрэгцээ бүлэг болгон сонгох эсвэл LED бүрийн бага гүйдлийн эсэргүүцлийг шийдэх боломжтой. (Энэ холимог формацийн бусад шинж чанарууд болон одоо байгаа асуудлууд ижил төстэй байна. ) Дөрөвдүгээрт, хөндлөн массивын хөндлөн массив хэлбэр нь голчлон LED ажлын найдвартай байдлыг сайжруулж, эвдрэлийн түвшинг бууруулахад чиглэгддэг. Бүтцийн үндсэн хэлбэр нь: 3 LED-ийн цуврал тус бүрийг бүлэг болгон, хөтчийн хөтөчийн гаралттай холбосон VA, VB, VC гаралтын терминалууд юм. Цувралын 3 LED хэвийн үед 3 LED нэгэн зэрэг гэрэлтдэг; Нэг эсвэл хоёр LED хүчингүй болсон тохиолдолд дор хаяж нэг LED хэвийн ажиллах боломжтой. Ийм байдлаар энэ нь LD гэрлийн бүлэг бүрийн найдвартай байдлыг ихээхэн сайжруулж, бүхэл бүтэн LED гэрлийн найдвартай байдлыг сайжруулж чадна. Дүгнэлт: Янз бүрийн холболтын хэлбэрүүд нь өөр өөр шинж чанартай байдаг бөгөөд драйверд тавигдах шаардлага нь өөр өөр байдаг, ялангуяа нэг LED нь хэлхээний ажил бүтэлгүйтсэн үед, ерөнхий гэрэлтүүлгийн найдвартай байдал, ерөнхий LED-ийг аль болох хангах чадвар, аль болох үргэлжлүүлэн ажиллах чадвар, үргэлжлүүлэн ажиллах чадвар, LED бүтэлгүйтлийн үр ашгийг ерөнхийд нь бууруулах нь онцгой чухал юм. Ерөнхийдөө LED бүлгийн програмууд нь LED бодит хэрэглээний чухал арга зам юм. Төрөл бүрийн LED холболтууд нь том хэмжээний LED болон жолоодлогын хэлхээний дизайны шаардлагад зайлшгүй шаардлагатай. Тиймээс бодит хэлхээний хослолд тохирох LED холболтын аргыг зөв сонгох нь түүний гэрэлтүүлгийн нөлөө, ажлын найдвартай байдал, жолоочийн дизайн, үйлдвэрлэлийн тав тухтай байдал, үр ашгийг дээшлүүлэхэд эерэг нөлөө үзүүлдэг. бүхэл бүтэн хэлхээ.
